Sistema de medición de la carga del ascensor SUMMIT 3000kg Dispositivo de control de medición de la sobrecarga RHP-F-OMS-560

SUMMIT Sistema de control de sobrecarga del ascensor de tipo dividido 3000kg RHP-F-OMS-560 instalado en el ascensor el enganche de la cuerda; dispositivo de control de medición de sobrecarga
Ubicación de la instalación: instalado enpunto de enganche de cuerda de alambre:OMS-560-RHP-F-3T ((carga nominal: 3000 kg)

Descripción:

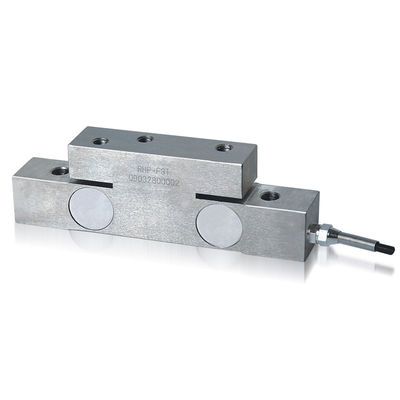

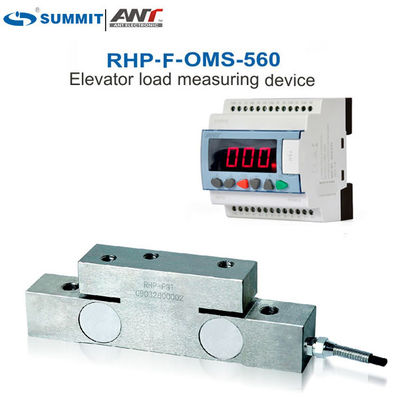

El dispositivo de control de carga del ascensor OMS-560-RHP-F es un tipo de solución de pesaje de carga de tipo dividido, y consta de 1 o 2 sensores de carga de presión RHP-F y un controlador OMS-560,y la célula de carga de presión está típicamente recubierta bajo la placa de enganche de cuerda de alambreEste método no afecta a los requisitos de altura de cruce y, por lo tanto, es especialmente adecuado para proyectos de nueva instalación y modernización.
Características:

1. Método rentable y preciso
2. Es muy fácil de instalar
3. Carga estática en el punto de fijación (bajo la placa de fijación de la cuerda de alambre)
4. Adecuado para el proyecto de nuevas instalaciones y modernización
5. Operación guiada por menú
6. 5 relés de salida sobrecarga, total, medio vacío, óptica, salida de audio
7. DIN Rail o montado en superficie plana con tornillos
8. Caja de plástico con clasificación IP-65.
9. Software integrado para corregir el aumento de peso debido a la cadena de compensación.
10. Carga de visualización y porcentaje
11. Protección de datos importantes de ser interrumpido por contraseña
12. Corrección automática de la deriva cero, hace que el equipo en la etapa óptima
13. Función de autoaprendizaje, regulación del error de peso adicional en el piso alto
14. Intercambio completo del equipo de control, autodiagnóstico y alarma.
15. Funcionamiento de autoaprendizaje con cualquier carga fija


Diagrama de cableado:

4 cables en blanco:

Ubicación y tamaño de la instalación:



Instrucciones:
El propósito del sistema de pesaje de carga SUMMIT es medir la carga en el ascensor y proporcionar información útil sobre la carga al controlador del ascensor.Esta información se utiliza para la preparación y el envío de decisiones., por ejemplo, anti molestias de carga ligera, carga pesada y sobrecarga.
El sistema suele consistir en un sensor o grupo de sensores montados en el ascensor en alguna posición, como por ejemplo, sujetados a una cuerda de alambre, o debajo de la cabina,debajo de la instalación de placas de alambre y una unidad de controlLos sensores proporcionan una señal a la unidad de control directamente relacionada con la cantidad de carga en la cabina.El control de pesaje de carga acepta esta señal y proporciona datos utilizables al controlador del ascensor en forma de una señal analógica y contactos de relé discretos.

Utilizando las soluciones de SUMMIT, las cargas se pueden sopesar en todas las situaciones imaginables. Le ofrecemos soluciones flexibles y modulares para ambos requisitos y amplia experiencia con proyectos de modernización.La atención al detalle en el diseño de su sistema modular permite una gran libertad para configurar los sistemas de pesaje de carga para adaptarse a todos los tipos de cabina.
