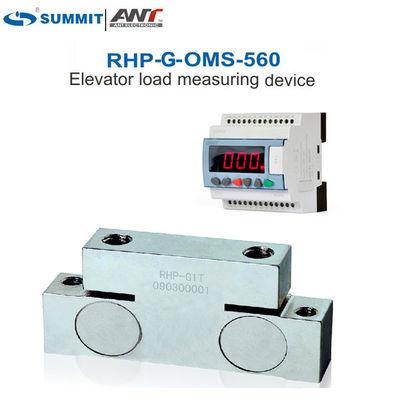

Dispositivo de pesaje de la carga del ascensor SUMMIT 2000kg Dispositivo de control de sobrecarga RHP-G-OMS-560

SUMMIT Dispositivo de pesaje de carga de ascensor de tipo dividido carga nominal instalada en el punto de enganche de la cuerda sobre el dispositivo de control de carga
Ubicación de la instalación: instalado enpunto de enganche de cuerda de alambre:OMS-560-RHP-G-2T ((carga nominal: 2000 kg)


Descripción:

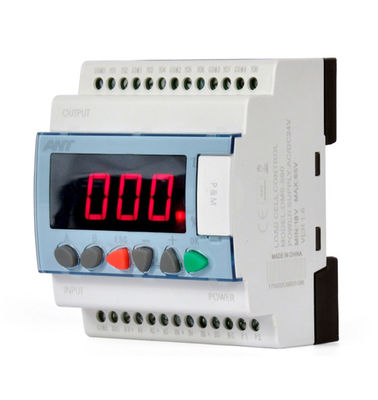

El dispositivo de control de carga del ascensor OMS-560-RHP-G es un tipo de solución de pesaje de carga de tipo dividido, y consta de 1 o 2 sensores de carga de presión RHP-F y un controlador OMS-560,y la célula de carga de presión está típicamente recubierta bajo la placa de enganche de cuerda de alambreEste método no afecta a los requisitos de altura de cruce y, por lo tanto, es especialmente adecuado para proyectos de nueva instalación y modernización.
Características:

1. Método rentable y preciso
2. Es muy fácil de instalar
3. Carga estática en el punto de fijación (bajo la placa de fijación de la cuerda de alambre)
4. Adecuado para el proyecto de nuevas instalaciones y modernización
5. Operación guiada por menú
6. 5 relés de salida sobrecarga, total, medio vacío, óptica, salida de audio
7. DIN Rail o montado en superficie plana con tornillos
8. Caja de plástico con clasificación IP-65.
9. Software integrado para corregir el aumento de peso debido a la cadena de compensación.
10. Carga de visualización y porcentaje
11. Protección de datos importantes de ser interrumpido por contraseña
12. Corrección automática de la deriva cero, hace que el equipo en la etapa óptima
13. Función de autoaprendizaje, regulación del error de peso adicional en el piso alto
14. Intercambio completo del equipo de control, autodiagnóstico y alarma.
15. Funcionamiento de autoaprendizaje con cualquier carga fija


Diagrama de cableado:

4 cables en blanco:

Ubicación y tamaño de la instalación:



Instrucciones:
El propósito del sistema de pesaje de carga SUMMIT es medir la carga en el ascensor y proporcionar información útil sobre la carga al controlador del ascensor.Esta información se utiliza para la preparación y el envío de decisiones., por ejemplo, anti molestias de carga ligera, carga pesada y sobrecarga.
El sistema suele consistir en un sensor o grupo de sensores montados en el ascensor en alguna posición, como por ejemplo, sujetados a una cuerda de alambre, o debajo de la cabina,debajo de la instalación de placas de alambre y una unidad de controlLos sensores proporcionan una señal a la unidad de control directamente relacionada con la cantidad de carga en la cabina.El control de pesaje de carga acepta esta señal y proporciona datos utilizables al controlador del ascensor en forma de una señal analógica y contactos de relé discretos.
