Dispositivo de pesaje de carga de ascensor de tipo dividido RHP-X-OMS-560 Pesador de carga de ascensor

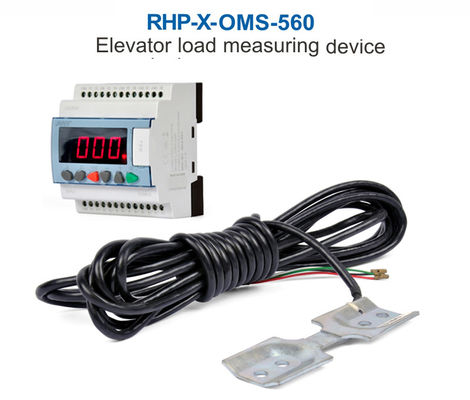

SUMMIT Sistema de medición de la carga del ascensor de tipo split RHP-X-OMS-560 montado en el marco del automóvil

Ubicación de la instalación:Entre placas de enganche de cuerda de alambreSe trata de un sistema de control de las emisiones de gases.

Descripción:

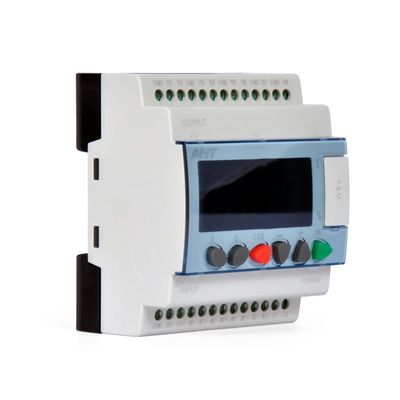

El sistema de pesaje de la carga consta de un sensor de haz transversal RHP-X y una unidad de control de pesaje OMS-560,y los sensores RHP-X están montados en los componentes portadores de carga del coche o del conjunto del eje que se enfrentan a cargas de flexión durante el funcionamiento.

La curvatura es registrada por el sensor de haz transversal y enviada a la unidad de control OMS-560 para su evaluación, y tenemos una gama de unidades de control de pesaje ((OMS-820, OMS-520, OMS-370C y así sucesivamente),que está equipado con el sensor de haz RHP-X.

Características:

1. Método rentable y preciso
2. Es muy fácil de instalar
3. Carga estática en el punto de fijación (bajo la placa de fijación de la cuerda de alambre)
4. Adecuado para el proyecto de nuevas instalaciones y modernización
5. Operación guiada por menú
6. 5 relés de salida sobrecarga, total, medio vacío, óptica, salida de audio
7. DIN Rail o montado en superficie plana con tornillos
8. Caja de plástico con clasificación IP-65.
9. Software integrado para corregir el aumento de peso debido a la cadena de compensación.
10. Carga de visualización y porcentaje
11. Protección de datos importantes de ser interrumpido por contraseña
12. Corrección automática de la deriva cero, hace que el equipo en la etapa óptima
13. Función de autoaprendizaje, regulación del error de peso adicional en el piso alto
14. Intercambio completo del equipo de control, autodiagnóstico y alarma.
15. Funcionamiento de autoaprendizaje con cualquier carga fija


Diagrama de cableado:

Cables blancos de cuatro núcleos:

Ubicación y tamaño de la instalación:



Instrucciones:
El propósito del sistema de pesaje de carga SUMMIT es medir la carga en el ascensor y proporcionar información útil sobre la carga al controlador del ascensor.Esta información se utiliza para la preparación y el envío de decisiones., por ejemplo, anti molestias de carga ligera, carga pesada y sobrecarga.
El sistema suele consistir en un sensor o grupo de sensores montados en el ascensor en alguna posición, como por ejemplo, sujetados a una cuerda de alambre, o debajo de la cabina,debajo de la instalación de placas de alambre y una unidad de controlLos sensores proporcionan una señal a la unidad de control directamente relacionada con la cantidad de carga en la cabina.El control de pesaje de carga acepta esta señal y proporciona datos utilizables al controlador del ascensor en forma de una señal analógica y contactos de relé discretos.
